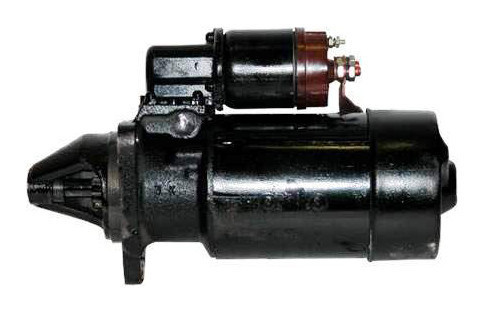

Стартер Т-16, Т-25 СТ-222

Каталожний номер СТ222А-3708000

Встановлюється на двигун: Д-120, Д-21

Стартер СТ-222  являє собою електродвигун постійного струму послідовного збудження з номінальною напругою 12 Ст. Включення стартера дистанційне, за допомогою електромагнітного реле, встановленого на кришці стартера з боку приводу.

   Поворотом трьох позиційного вмикача ВК-316Б включається свічка підігріву, а потім проміжне реле РС-502. Це реле включає тягове реле стартера, від якого через тягу і важіль шестерня приводу входить в зачеплення з вінцем маховика двигуна.

  В кінці ходу якір реле натискає на плунжер і контактний диск 2 замикає головні контакти реле 4, включаючи стартер в ланцюг живлення від акумуляторної батареї. Якір стартера починає обертатися і покручує колінчастий вал двигуна.

Стартер СТ-222 з приводом:

1 ― кришка зі сторони колектора; 2 ― шайба контактів; 3 ― шток; 4 ― тягове реле; 5 ― сердечник-якір; 6 ― ексцентрикова вісь важеля; 7 ― вилки важеля; 8 ― кришка зі сторони приводу; 9 ― шестірня; 10 ― привід; 11 ― корпус; 12 ― якір; 13 ― захисний кожух; 14 ― колектор.

Привід стартера СТ-222 забезпечений роликової муфтою вільного ходу, яка оберігає якір стартера від розносу після пуску двигуна, коли шестерня приводу ще перебуває в зачепленні з вінцем маховика.

Після пуску двигуна потрібно негайно відключити стартер, обертаючи ключ вмикача у вихідне положення, так як муфта вільного ходу приводу стартера не розрахована на тривалу роботу в режимі обгону.

Котушка електромагніта має дві обмотки: втягуюче та утримує.
